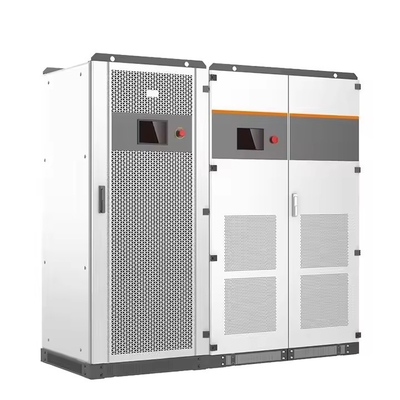

Onduleur hybride industriel haute-jambe delta 250kW 240V

Solution de conversion de puissance à l'échelle du mégawatt

1. Introduction du produit

Cet onduleur hybride de qualité industrielle de 250 kW représente le summum de la technologie de conversion de puissance triphasée, spécialement conçu pour les applications industrielles lourdes et les micro-réseaux à l'échelle des services publics.

*Aperçu technique : Utilise une technologie de déphasage brevetée pour générer une véritable sortie triphasée de 240 V (ligne à ligne) tout en fournissant simultanément une sortie de 120 V (ligne à neutre), éliminant ainsi le besoin de transformateurs externes.*

Principales caractéristiques :

• Puissance de sortie continue de 250 kW (crête de 275 kVA)
  *Note d'ingénierie : Obtenu grâce à une topologie ANPC à trois niveaux avec un rendement de conversion de pointe de 98,7 % à charge nominale.*

• Six canaux MPPT indépendants pour une récolte solaire maximale
  Avantage technique : Réduit les pertes de désadaptation jusqu'à 40 % dans les configurations de réseaux complexes par rapport aux conceptions conventionnelles.

• Plage de tension de batterie de 420 à 850 V pour les systèmes de stockage modernes
  *Avantage du système : L'intégration directe avec les batteries au lithium haute tension réduit la complexité du système et améliore le rendement aller-retour de 2 à 3 %.*

2. Spécifications techniques

3. Technologies de base

3.1 Conversion de puissance avancée

• Utilise une topologie ANPC à 3 niveaux
  *Avantage technique : Réduit les pertes de commutation de 30 % par rapport aux conceptions conventionnelles à deux niveaux, tout en maintenant <1 % THDu en mode îlotage.*

• Modules IGBT contrôlés par DSP
  *Aperçu technique : Fréquence de commutation PWM de 16 kHz avec contrôle adaptatif du temps mort minimise la distorsion harmonique.*

3.2 Récolte solaire intelligente

• Six canaux MPPT indépendants
  *Avantage du système : Chaque canal fonctionne avec un rendement de suivi de 99,9 % et <0,5 s de taux d'actualisation en utilisant un algorithme de perturbation et d'observation optimisé.*

• Plage de fonctionnement de 250 à 850 V
  Note technique : Intègre une analyse de la courbe IV au démarrage pour identifier le point de puissance maximale global dans des conditions d'ombrage.

4. Applications cibles

4.1 Industrie lourde

• Fours à arc des aciéries
  *Étude de cas : Capacité démontrée à gérer des surcharges à court terme de 200 % lors des frappes d'électrodes avec <3 % de chute de tension.*

• Opérations de fusion de l'aluminium
  Avantage technique : Maintient <1 % de déséquilibre de phase critique pour les opérations de cuves.

5. Exigences d'installation

5.1 Spécifications électriques

• Disjoncteur de 800 A minimum
  Exigence d'ingénierie : Conducteurs conformes à la norme NEC 310.16 avec une classification d'isolation de 90 °C.

• Système de mise à la terre approprié
  Note de sécurité : Nécessite <0,1 Ω de résistance de mise à la terre avec un conducteur de mise à la terre en cuivre de 25 mm².

6. Conformité et certification

• UL 1741 SB
  *Détail de la certification : Inclut des tests complets des barrières d'isolement (3 kV CA/5 kV CC) et des systèmes de détection des défauts d'arc.*

• IEEE 1547-2018
  *Conformité au réseau : Comprend une protection anti-îlotage de <2 s avec une capacité de tenue à la fréquence.*
