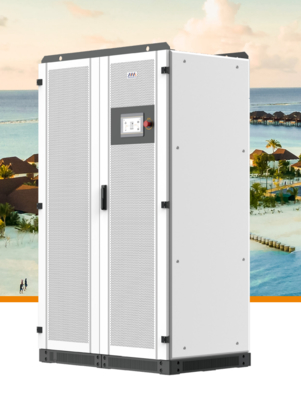

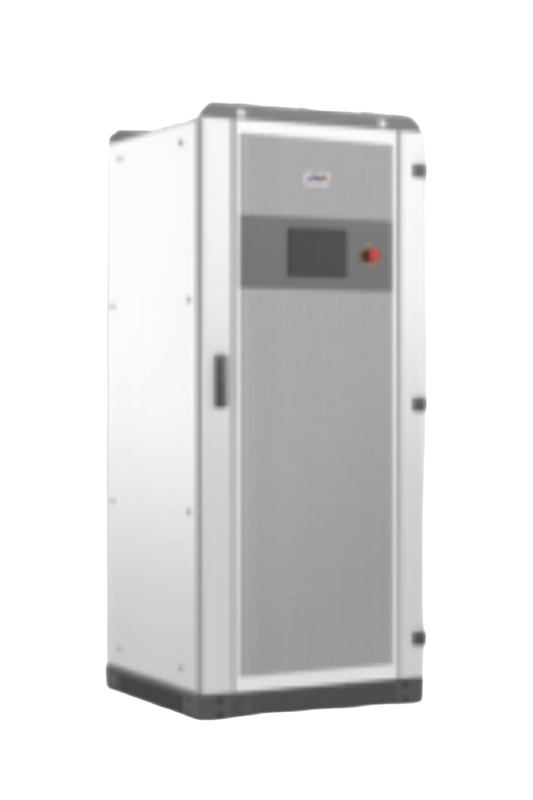

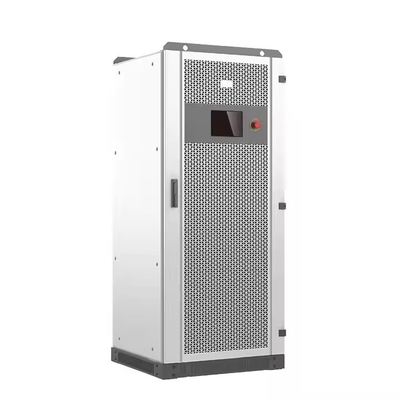

Invertisseur hors réseau triphasé de 30 kW avec double MPPT et batterie 250-850V

Conversion d'énergie de qualité industrielle pour environnements exigeants

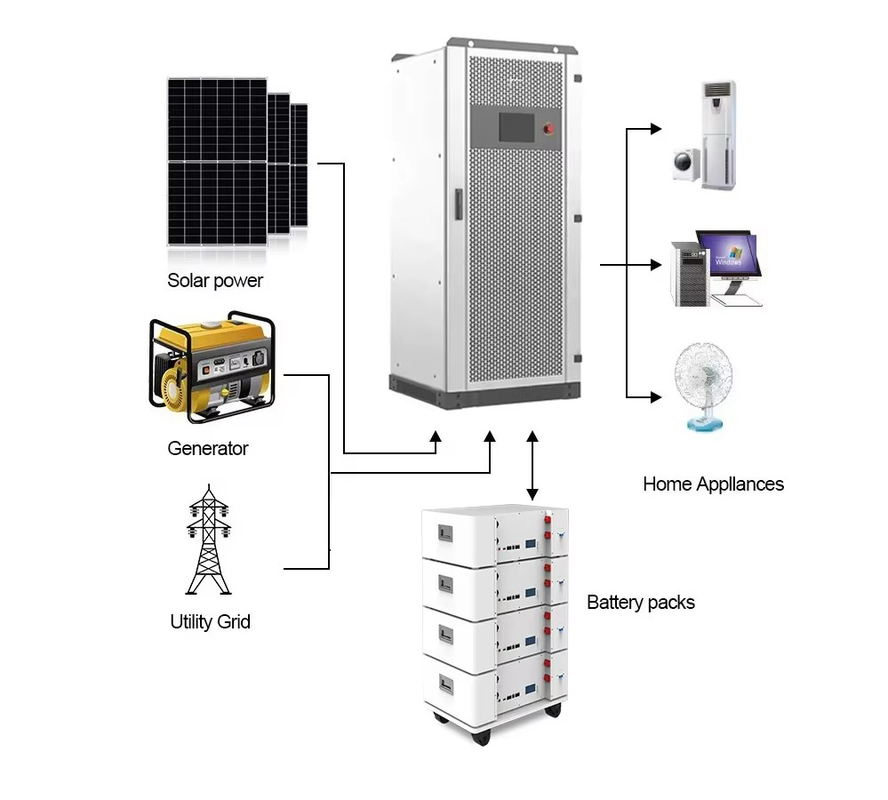

Ce onduleur hybride triphasé de 30 kW représente une solution énergétique robuste conçue pour les applications distantes et critiques où la fiabilité du réseau n'est pas disponible. En intégrant la conversion d'énergie solaire, le stockage par batterie et le support de générateur dans un seul système unifié, il élimine le besoin de composants séparés tout en offrant une flexibilité opérationnelle exceptionnelle.

Principales caractéristiques et avantages

1. Conversion d'énergie à haut rendement

Sortie continue de 30 kW (33 kVA en crête)

• Capable d'alimenter des machines industrielles, des stations de base de télécommunications et des communautés hors réseau avec une alimentation triphasée stable. La capacité de surcharge de 10 % (33 kVA) gère les démarrages de moteurs et les surtensions sans fluctuations de tension.

Deux entrées MPPT (tension PV max. de 1 000 V)

• Deux trackers de point de puissance maximum indépendants permettent la connexion de réseaux solaires avec des orientations ou des types de panneaux différents (par exemple, toits est-ouest). La plage de fonctionnement de 250 à 850 V s'adapte aux modules standard à 60 cellules et à haute tension à 72 cellules.

<3 % de distorsion harmonique totale (THD)

• Produit une qualité d'alimentation de qualité utilitaire qui fait fonctionner en toute sécurité des équipements médicaux sensibles, des instruments de laboratoire et des variateurs de fréquence. La technologie de filtrage harmonique actif empêche d'endommager les appareils connectés.

2. Gestion avancée de la batterie

Compatibilité de tension de batterie de 250 à 850 V

• Prend en charge directement les systèmes lithium haute tension modernes (300-800 V) sans convertisseurs supplémentaires, réduisant les pertes d'énergie de 2 % par rapport aux architectures basse tension. Également compatible avec les batteries au plomb grâce à des profils de charge réglables.

Puissance de charge maximale de 36 kW

• Recharge rapidement les parcs de batteries pendant la production solaire de pointe, permettant une récupération de l'état de charge de 80 % en moins de 2 heures pour les systèmes de 200 kWh. Les algorithmes adaptatifs empêchent la surcharge tout en maximisant la durée de vie des cycles.

Communication BMS CAN/RS485

• Surveillance en temps réel de la température, de la tension et de l'état de charge de la batterie via des protocoles standard de l'industrie. Compatible avec les systèmes de gestion des principaux fabricants de batteries au lithium.

3. Fiabilité de qualité militaire

Plage de fonctionnement de -30 °C à 55 °C

• Les composants de qualité arctique garantissent une capacité de démarrage à froid à -25 °C, tandis que le refroidissement résistant au désert maintient une puissance maximale jusqu'à 45 °C (déclassement à 80 % à 55 °C). Idéal pour les sites miniers en Sibérie ou les fermes solaires au Moyen-Orient.

Boîtier classé IP20

• Protège contre la pénétration de la poussière et les contacts accidentels, mais nécessite une installation intérieure ou abritée. Les fixations en acier inoxydable empêchent la corrosion dans les environnements côtiers.

Capacité de surcharge continue de 110 %

• Maintient une puissance de sortie de 33 kW indéfiniment pour gérer les charges lourdes prolongées, avec une capacité de pointe de 120 % (36 kW) pour les démarrages de moteurs d'une minute. Les modules IGBT renforcés résistent à plus de 100 000 cycles de surtension.

4. Intégration intelligente au réseau

Synchronisation automatique du générateur

• S'intègre de manière transparente aux générateurs diesel de 30 à 50 kW, optimisant le rendement énergétique en maintenant des taux de charge de 40 à 80 %. Réduit la consommation de carburant de 35 % par rapport aux configurations conventionnelles.

Prise en charge du fonctionnement en parallèle

• Jusqu'à 6 unités peuvent être synchronisées (180 kW au total) via la communication CAN bus. La configuration maître-esclave assure un partage de charge égal avec <1 % de déséquilibre de puissance.

Surveillance à distance TCP/IP

• L'interface Web fournit des diagnostics en temps réel, des données de performance historiques et des mises à jour du micrologiciel. Compatible avec les systèmes SCADA via Modbus TCP.

Spécifications techniques

Certifications et conformité

• CEI 62109-1: Protection certifiée contre les risques électriques, y compris les défauts d'arc et les défauts de terre.

• VDE-AR-N 4105: Conforme aux normes allemandes en matière de régulation de la tension/fréquence.

• EN 61000-6-4: Répond aux exigences de compatibilité électromagnétique industrielle.

Consignes de mise en œuvre

1. Installation

   • La fondation doit supporter des charges dynamiques de 800 kg

   • Dégagement minimum de 500 mm pour la circulation de l'air

   • Câbles en cuivre de 95 mm² requis pour les connexions de batterie

2. Maintenance

   • Imagerie thermique annuelle des bornes d'alimentation

   • Remplacement trimestriel du filtre à air dans les environnements poussiéreux

3. Retour sur investissement typique

   • 3 à 5 ans pour les opérations minières remplaçant le diesel

   • 4 à 6 ans pour l'alimentation des tours de télécommunications
