Plage de puissance de sortie: | 10 à 20 KWh |
Puissance d'entrée PV maximale: | Pour les appareils à commande numérique |
Gamme de tension MPPT: | 85 à 400 V |
Tension de sortie de l'onduleur: | 220/230VAC3% |
Fréquence de sortie: | 50-60 Hz |
Application: | Accueil |
Type de batterie: | Ion lithium |
Type de système: | Empilable |

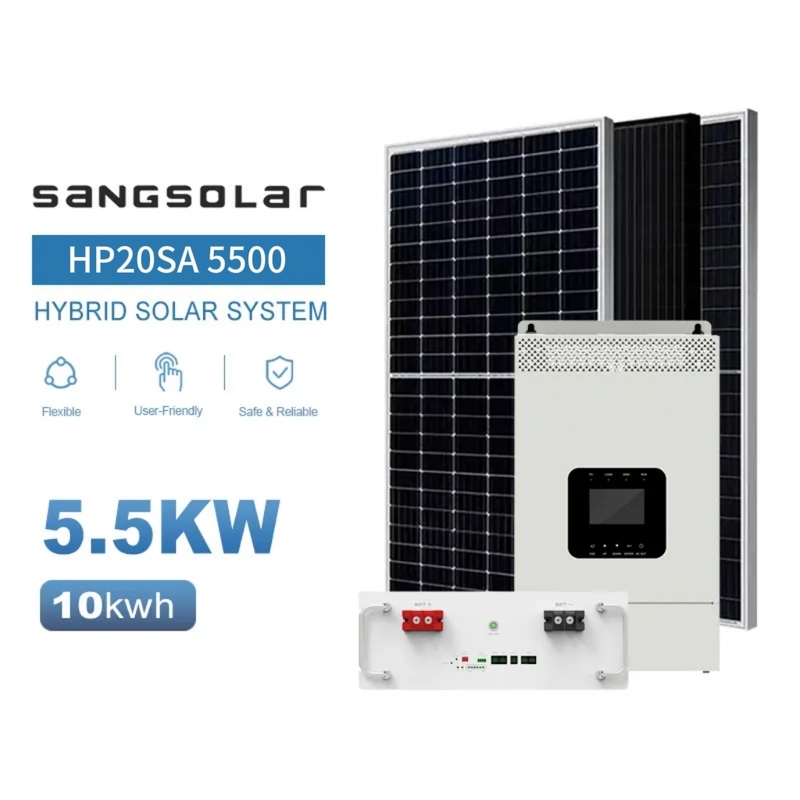

La série HP-AHP20SA est un produit rentable. Il prend en charge plusieurs options de charge, y compris le réseau, un générateur diesel et le solaire. Il est conçu pour le contournement du réseau, la sortie de l'onduleur et la gestion de l'énergie. La puce DSP avancée, ainsi que son algorithme de contrôle, garantissent des temps de réponse rapides, une fiabilité et un rendement de conversion élevé. Les clients peuvent utiliser efficacement l'énergie en basculant de manière flexible entre l'énergie solaire et le réseau électrique à l'aide de paramètres personnalisés. |
Spécifications techniques
Modèle | HP3542-AH0650P20SA | HP5542-AH1050P20SA | |
Entrée réseau | Tension réseau | 176VAC~264VAC (Par défaut), 90VAC~280VAC (Configurable) | |
Fréquence réseau | 45Hz~65Hz | ||
Courant de charge réseau maximum | 60A | 100A | |
Temps de réponse de commutation |
Temps de réponse de commutation – Onduleur vers Réseau : 10ms Temps de réponse de commutation – Réseau vers Onduleur (lorsque la puissance de la charge est supérieure à
100W) : 20ms
|
||
Sortie de l'onduleur |
Puissance nominale de l'onduleur (@30℃) | 3500W | 5000W |
Puissance de crête transitoire de 3 secondes | 7000W | 8500W | |
Tension de sortie de l'onduleur | 220/230VAC±3% | ||
Fréquence de l'onduleur | 50/60Hz±0.2% | ||
Forme d'onde de tension de sortie | Onde sinusoïdale pure | ||
Facteur de puissance de la charge | 0.2~1 (VA ≤ puissance de sortie nominale) | ||
THDu (Distorsion harmonique totale de la tension) | ≤3% (charge résistive 48V) | ||
Rendement de charge maximum | 92% | ||
Rendement maximum de l'onduleur | 94% | ||
Contrôleur solaire | Tension en circuit ouvert maximale PV | 500V (À la température ambiante de fonctionnement minimale) 440V (À 25℃) | |
Plage de tension MPPT | 85~400V | ||
Puissance d'entrée maximale PV | 4000W | 6000W | |
Courant de charge maximal PV | 60A | 100A | |
Rendement maximal MPPT | ≥99.5% | ||
Batterie | Tension nominale de la batterie | 48VDC | |
Plage de tension de fonctionnement de la batterie | 43.2VDC~60VDC | ||
Courant de charge maximal de la batterie | 60A | 100A | |
Autres | Pertes à vide | <0.7A | <1.0A |
Condition de test : Pas de PV et de réseau, sortie AC activée, ventilateur s'arrête @ entrée 48V | |||
Courant de veille | <0.15A | ||
Condition de test : Pas de PV et de réseau, sortie AC désactivée, ventilateur s'arrête @ entrée 48V) | |||
Plage de température de fonctionnement | -20℃~+50℃ (Lorsque la température ambiante dépasse 30℃, la puissance de sortie réelle est réduite de manière appropriée) | ||
Plage de température de stockage | -25℃~+60℃ | ||
Boîtier | IP20 | ||
Humidité relative | < 95% (N.C.) | ||
Altitude | <4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite de manière appropriée) | ||
Paramètres mécaniques | Dimensions (Longueur x Largeur x Hauteur) | 534mm × 288mm × 163mm | 590mm × 288mm × 163mm |
Taille de montage (Longueur x Largeur) | 512mm x 245mm | 568mm x 245mm | |
Taille du trou de montage | Φ9mm/Φ10mm | Φ9mm/Φ10mm | |
Poids net | 12.0Kg | 15.0Kg |
